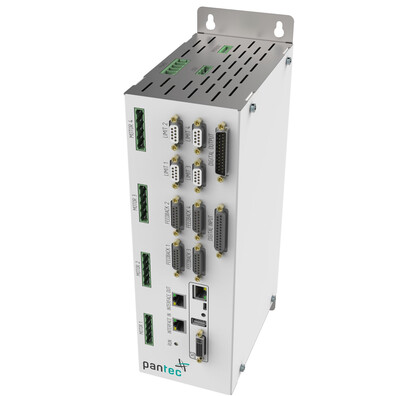

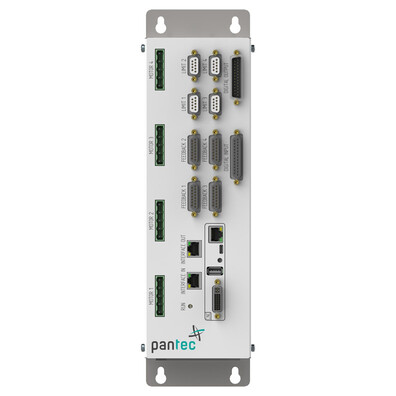

Smart CNC Controller: ncWorks D-Reihe
Eine dual-core ARM Cortex-A9 CPU bildet die Grundlage für die leistungsstarke CNC, welche die Trajektorie von bis zu acht interpolierenden Achsen berechnet, wobei die Positionsupdaterate unter 1 ms liegt. Der Kern des Drives ist ein Hochleistungs-FPGA, der bis zu acht Motoren mit einer Reglerfrequenz von max. 200 kHz und einer Positionsauflösung von 32 Bit simultan regelt.
| Servo-Board | 4 Motoren bis zu 300 VDC 5 A |
| Logik-Board | Ultraschneller FPGA Kern |
| Motortypen |
Brushless, DC Brush, Linearmotor, 2/3 Phasen Schrittmotor |
| Gebersysteme | Inkrementalgeber mit digital Hall |
| Limits |
Positiv/negativ Limit, Referenzschalter pro Achse |
| Reglerfrequenz | Max. 200 kHz |
| Positionsauflösung | 32 Bit |
| Temperatur | Analoger Temperatureingänge |
| Safety |
Notstopp STO SIL3 |
| Digital IO |
16 Inputs 24 VDC, 16 Outputs 24 VDC |
| Interface |
Ethernet, USB, Monitor, Touch Display |
| CPU |
Dual-core Cortex-A9 / 1.0 GHz / Floating point unit |
